現代車載式高機動雷達天線車具有工作及運輸兩種狀態，即在工作室將天線舉升至一定高度，并將天線陣面翻轉至一定的俯仰角度，可以減小地面及車上設備對天線波束的影響；工作結束后將天線恢復到水平狀態或其他特定角度，整車外形尺寸滿足公路、鐵路運輸時不超高、不超寬的要求。

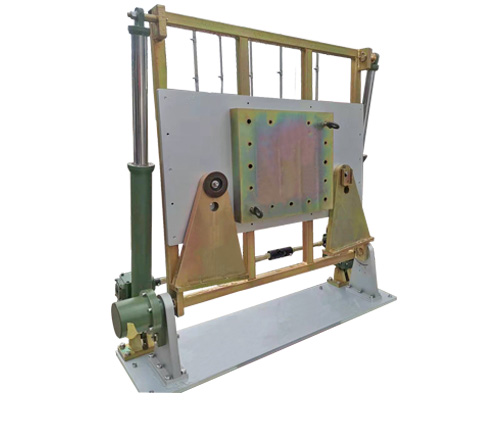

我司為滿足高機動雷達上述的機動性高、架設撤收迅捷的特性要求，開發了雷達/天線倒伏和舉升機構。

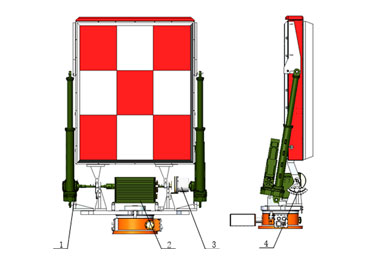

1.倒伏機構系統組成：
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
伸縮推桿 |
1 |
套 |
|
|
2 |

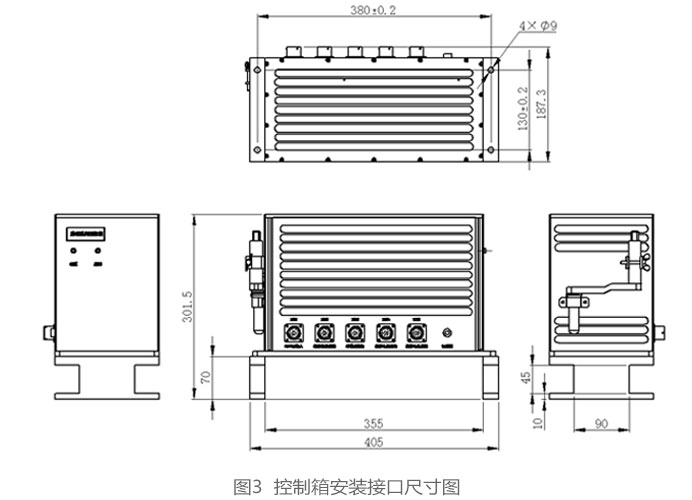

控制箱 |
1 |
個 |
|
|
3 |
角度反饋元件 |
1 |
套 |
|
|
4 |
手操盒 |
1 |
個 |
|
|
5 |
手動搖把 |
1 |
個 |
|
|
6 |
配套電纜 |
1 |
套 |
|
|
7 |
其他 |
1 |
套 |
文件資料等 |
2.產品參數
|
指標要求 |
|
|

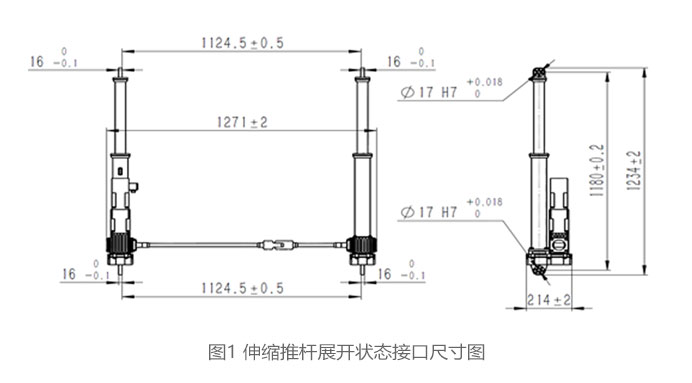

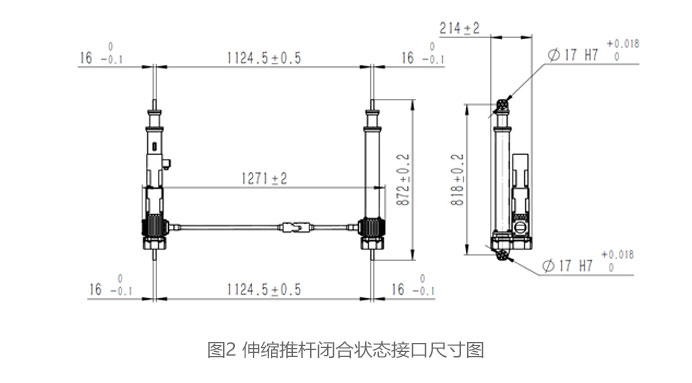

伸縮推桿行程 |
≥420mm；其中收回狀態長度：≤760 mm；展開狀態長度≥1180 mm； |
|
角度要求 |
1) 位置反饋精度：≤±6＇； |
|
2) 重復定位精度：≤±12＇； |
|
|
3) 24小時保持精度：≤±4＇。 |
|
|
接收控制指令到達到倒伏穩定狀態的最大時間 |
≤ 3min |
|
伸縮推桿的額定負載 |
≥15000N |
|
裝訂角度 |
1) 裝訂角度范圍：全角度（-180°～180°）范圍°； |
|
裝訂角度 |
2) 裝訂精度：≤0.01°。 |
|
電源特性 |
電源為50Hz單相220V市電，在供電額定電壓變化為-20%～+20%、額定頻率變化為-5%～+5%的情況下，電動推桿正常工作 |
|
功耗 |
≤1000W。 |
倒伏機構伸縮推桿參數表：
|
序號 |
型號 |
DTG-600 |
備注 |
|
1 |
電動缸類型 |
折返式，單級 |
雙缸 |
|
2 |
有效行程 |
420 |
|
|
3 |
最大行程 |
430 |
|
|
4 |
絲桿導程 |
3 |
梯形絲桿 |
|
5 |
額定出力（kN） |
20 |
|
|
6 |
最大出力（kN） |
58 |
|
|
7 |
額定速度（mm/sec） |
4.98 |
|
|
8 |
電機功率（W） |
750 |
|
|
9 |
電機額定轉速 |
3000 |
|
|
10 |
減速比 |
30:1 |
精密行星齒輪減速器 |
|
11 |
內部防轉機構 |
有 |
附圖 |
|
12 |
重復定位精度 |
±0.1 |
|
|
13 |
手動輸入方式 |
有 |
|
|
14 |
使用溫度范圍（℃） |
-40 - +55 |
|
|
15 |
安裝方式 |
前后鉸鏈 |
|
|
16 |
重量 |
66Kg |
|
